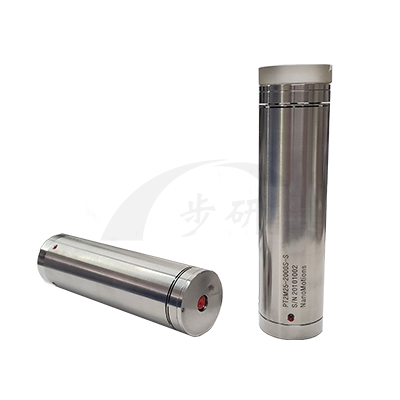

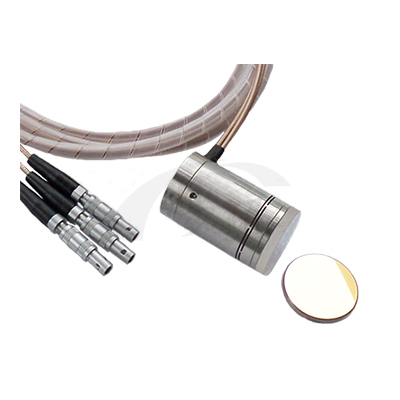

壓電快反鏡 ∣ PT2M25-500S~2000S
應用領域：圖像處理/穩定，光學捕獲，激光掃描/光束偏轉，激光調諧，激光束穩定
- 運動方向： θx、θy 軸
- 標稱行程： 2.5 mrad（閉環）
- 外形尺寸： Φ25×38 mm（圓形）
咨詢服務熱線：
13062620377規格型號1 | PT2M25 | 公差8 | ||||
500S-S | 1000S-S | 1300S-S | 1500S-S | 2000S-S | ||
運動軸 | θx、θy | θx、θy | θx、θy | θx、θy | θx、θy | - |
集成傳感器 | SGS | SGS | SGS | SGS | SGS | - |
標稱行程范圍2 （@0~+120V） | 500”[Sec] ≈ 2.5 mrad | 1000”[Sec] ≈ 5 mrad | 1300”[Sec] ≈ 6.5 mrad
| 1500”[Sec] ≈ 7.5 mrad
| 2000”[Sec] ≈ 10 mrad
| ±10% |
最大行程范圍2 （@-20~+150V） | 700”[Sec] ≈ 3.5 mrad | 1300”[Sec] ≈ 6.5 mrad | 1900”[Sec] ≈ 9.5 mrad
| 2000”[Sec] ≈ 10 mrad
| 2700”[Sec] ≈ 13.5 mrad
| ±20% |
分辨率3 | 0.02 μrad | 0.05 μrad | 0.06 μrad | 0.07 μrad | 0.1 μrad | typ. |
最小移動步長4 | 0.10 μrad | 0.20 μrad | 0.22 μrad | 0.25 μrad | 0.35 μrad | typ. |
線性誤差 | 0.10 % | 0.15% | 0.2 % | 0.25 % | 0.25 % | typ. |
重復定位精度 | 0.02 % | 0.02 % | 0.02 % | 0.02 % | 0.02 % | typ. |
承載能力5 | ?25mm鏡片 | ?25mm鏡片 | ?25mm鏡片 | ?25mm鏡片 | ?25mm鏡片 | typ. |
諧振頻率（0g） | 3700 Hz | 3500 Hz | 3300 Hz | 3200 Hz | 3100 Hz | ±20% |
驅動機構 | PZT | PZT | PZT | PZT | PZT | - |
工作溫度范圍 | -20~+80 ℃ | -20~+80 ℃ | -20~+80 ℃ | -20~+80 ℃ | -20~+80 ℃ | typ. |
線纜長度6 | 1.5 m | 1.5 m | 1.5 m | 1.5 m | 1.5 m | ±10mm |
外形尺寸（直徑×H） | ?25×38 mm | ?25×56 mm | ?25×65 mm | ?25×74 mm | ?25×92 mm | - |
重量7 | 190 g | 240 g | 270 g | 290 g | 340 g | ±5% |
PZT&Sensor連接器 | LEMO | LEMO | LEMO | LEMO | LEMO | - |
本體材質 | 鋼 | 鋼 | 鋼 | 鋼 | 鋼 | - |
注：所有規格參數基于室溫（22°C±3°C）測得，欲了解更多信息，請與我們聯系。表中“-”表示為不適用。
1.尾綴“-S”為閉環，內置位置傳感器。開環尾綴不帶“-S，無線性誤差、重復度數據。
2.最大驅動電壓為-20V~+150V，對于高可靠的長期使用，建議驅動電壓在 0...+120V，更大行程請咨詢。出廠為標稱行程。
3.分辨率即定位噪聲。因為壓電陶瓷納米定位系統無摩擦，所以系統分辨率僅受放大器噪聲和測量技術的限制。通常使用RMS（1σ）值進行測量和指定。
4.指通過干涉儀測得的壓電平臺可移動的最小步長值，它主要由壓電控制器的DAC分辨率決定。最佳情況下，參數表中為16-Bit對應的位移步長值。
5.軸向載荷，更高的負載請咨詢，注意超出標稱負荷會對柔性機構造成損壞。
6.更長的線纜長度請咨詢。
7.臺體重量不包括線纜及連接器的重量。
8.公差中Max.表示最大值；typ.表示標準典型數據值，檢測報告中會給出實際的測量數據值。
