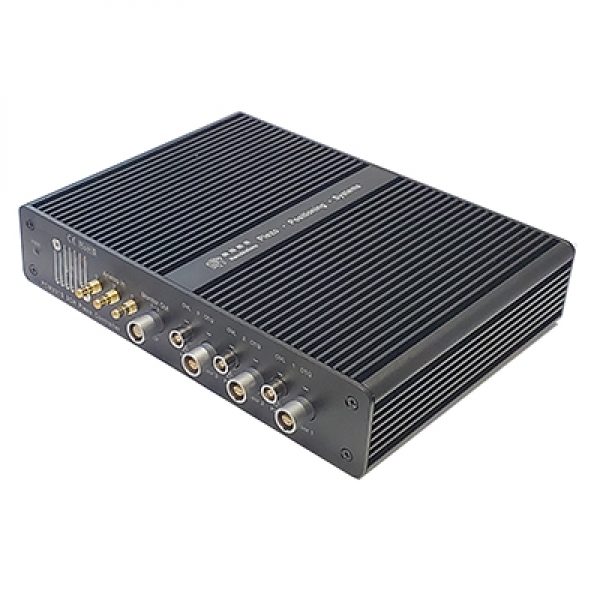

壓電控制器 ▏PCM331S/PCM330S
產品特性：超小體積、超低噪聲、超低功耗、超寬范圍。適用于有空間要求的低電壓壓電陶瓷促動器及納米平臺的集成式壓電定位系統。
- 外形尺寸： 129×175×37mm
- 電壓定制： 0~+120V/+150V
- 通道定制： 3通道
- 控制方式： 模擬控制/RS232/USB
- 結構形式： 數字與模擬集成化
咨詢服務熱線：
13062620377規格型號 | PCM330S | PCM331S |
通道數量 | 3 | 3 |
傳感器類型 | SGS | |
標準控制接口 | 模擬電壓 0～+10V | |
模擬輸入連接器 | SMB | |
模擬輸入阻抗 | 100KΩ | |
標配輸出電壓 | 0~+120V (可選0～+150V) | |
電壓增益 | 12倍 | |
空載帶寬（滿量程） | 1kHz | |
平均輸出電流 | 60mA | |
峰值輸出電流 | 1A | |
輸出功率 | 6W | |
紋波噪聲 | 5mVp-p（1.8uF） | |
PZT&Seneor連接器 | LEMO ERA.00.250.CTL & LEMO ERA.0S.304.CLL | |
保護電路 | 短路、功率限制 | |
伺服特性 | 模擬P-I算法+陷波濾波+低通濾波 | |
Seneor傳感輸出連接器 | LEMO EPG.0B.304.HLN | |
通信接口 | -/RS-232 | |
MCU處理器 | -/DSP 32位浮點150MHz | |
D/A轉換器 | -/16 Bit | |
A/D轉換器 | -/16 Bit | |
操作系統 | -/WIN7/WIN10 | |
電壓輸出分辨率 | 取決于信號源分辨率 | |
工作溫度 | 0~+50℃ | |
尺寸（W×D×H） | 129×175×37mm（不含連接器尺寸） | |
工作電壓 | DC12~30V/3A（推薦24VDC，紋波20mVpp） | |
重量 | 840g/950g | |
