規格型號1PS1H30-015U-SPS1H30-030U-SPS1H30-045U-SPS1H30-060U-S公差8運動軸XXXX-集成傳感器SGSSGSSGSSGS-標稱行程范圍2（@0~+120V）15 μm30 μm45 μm60μm±5%最大行程范圍2（@-20~+150V）20 μm40 μm60 μm80 μm±20%分辨率30.1 nm0.2 nm0.3 nm0.4nmtyp.最
咨詢服務熱線：
13062620377規格型號1 | PS1H30-015U-S | PS1H30-030U-S | PS1H30-045U-S | PS1H30-060U-S | 公差8 |
運動軸 | X | X | X | X | - |
集成傳感器 | SGS | SGS | SGS | SGS | - |
標稱行程范圍2（@0~+120V） | 15 μm | 30 μm | 45 μm | 60μm | ±5% |
最大行程范圍2（@-20~+150V） | 20 μm | 40 μm | 60 μm | 80 μm | ±20% |
分辨率3 | 0.1 nm | 0.2 nm | 0.3 nm | 0.4nm | typ. |
最小移動步長4 | 0.5 nm | 1 nm | 1.5 nm | 2 nm | typ. |
線性誤差 | 0.02%~0.05% | 0.1% | 0.1% | 0.1% | typ. |
重復定位精度（全行程） | 0.02% | 0.05% | 0.05% | 0.05% | typ. |
角擺偏差（俯仰/偏擺/滾轉） | 5 μrad | 5 μrad | 5 μrad | 5 μrad | typ. |
承載能力5 | 水平20 N、垂直50N | 水平20 N、垂直50N | 水平20 N、垂直50N | 水平20 N、垂直50N | Max. |
諧振頻率（0g） | 3500 Hz | 1400 Hz | 1100 Hz | 1000 Hz | ±20% |
運動方向剛度 | 40 N/μm | 16 N/μm | 11 N/μm | 10 N/μm | ±20% |
運動方向推力/拉力 | 100N / 20N | 100N / 20N | 100N / 20N | 100N / 20N | ±20% |
驅動機構 | PZT | PZT | PZT | PZT | - |
工作溫度范圍 | -20~+80 ℃ | -20~+80 ℃ | -20~+80 ℃ | -20~+80 ℃ | typ. |
線纜長度6 | 1.5 m | 1.5 m | 1.5 m | 1.5 m | ±10mm |
中空尺寸 | - | - | - | - | - |

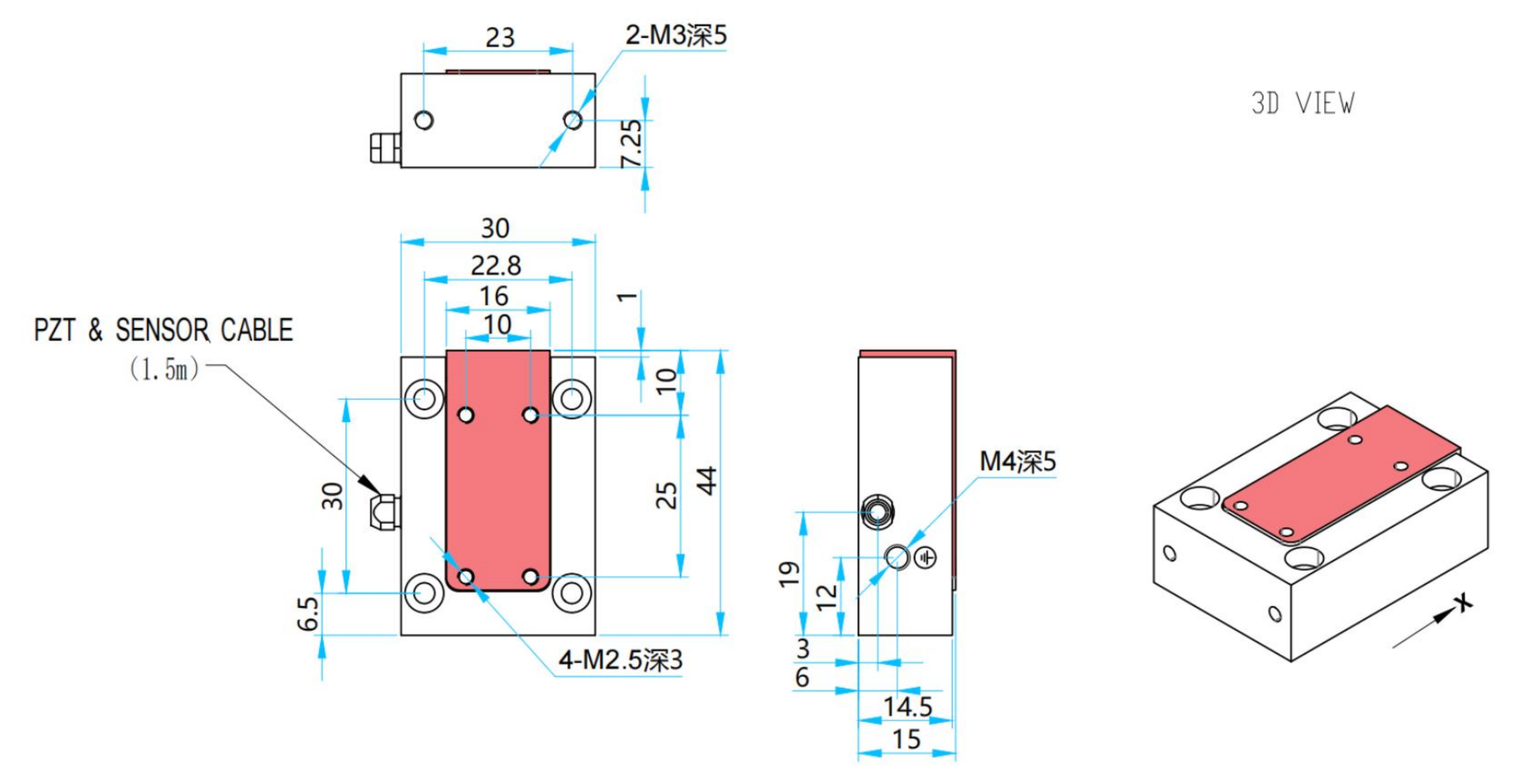

外形尺寸（長×寬×高） | 44 ×30 ×15 mm | 62×30 ×15 mm | 80 ×30 ×15 mm | 98 ×30 ×15 mm | - |
重量7 | 131 g | 170 g | 300 g | 380g | ±5% |
PZT&Sensor連接器 | LEMO | LEMO | LEMO | LEMO | - |
本體材質 | 鋼 | 鋼 | 鋼 | 鋼 | - |
注：所有規格參數基于室溫（22°C±3°C）測得，欲了解更多信息，請與我們聯系。表中“-”表示為不適用。
1.尾綴“-S”為閉環，內置位置傳感器。開環尾綴不帶“-S，無線性誤差、重復度數據。
2.最大驅動電壓為-20V~+150V，對于高可靠的長期使用，建議驅動電壓在 0...+120V，更大行程請咨詢。出廠為標稱行程。
3.分辨率即定位噪聲。因?yàn)閴弘娞沾杉{米定位系統無摩擦，所以系統分辨率僅受放大器噪聲和測量技術的限制。通常使用RMS（1σ）值進行測量和指定。
閉環分辨率為傳感器噪聲，驅動器電子噪聲和命令噪聲等的組合。
4.指通過干涉儀測得的壓電平臺可移動的最小步長值，它主要由壓電控制器的DAC分辨率決定。最佳情況下，參數表中為16-Bit對應的位移步長值。
5.軸向載荷，更高的負載請咨詢，注意超出標稱負荷會對柔性機構造成損壞。
6.更長的線纜長度請咨詢。
7.臺體重量不包括線纜及連接器的重量。
8.公差中Max.表示最大值；typ.表示標準典型數據值，檢測報告中會給出實際的測量數據值。
