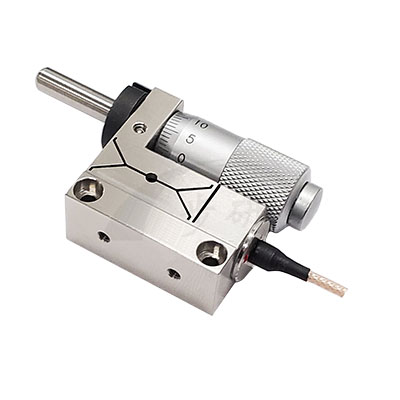

壓電微分頭 ∣ PM1H13-020U
應用領域：顯微鏡、納米定位、生物技術、測試應用、半導體技術、光子、光纖定位
- 運動方向： X / Z軸
- 標稱行程： 18 μm（閉環）
咨詢服務熱線：
13062620377產品型號 | PM1H13-020U | PM1H13-020U-S | 公差 | 備注 | |
運動自由度 | X/Z | X/Z | - | - | |
傳感器類型 | - | Strain Gage | - | - | |
標稱行程范圍（@0~+120V） | 18 μm | 18 μm | ±10% | - | |
最大行程范圍（@-20~+150V） | 20 μm | 20μm | ±20% | - | |
分辨率（壓電） | 0.6 nm | 0.6 nm | typ. | Note 1 | |
分辨率（微分頭） | 10 um | 10 um | typ. | ||
重復定位精度 | - | 0.1% F.S. | typ. | - | |
線性度 | - | 0.2% | typ. | - | |
空載階躍時間 | 1 ms | 2 ms | typ. | Note 2 | |
標稱行程范圍@測微螺桿 | 13 mm | 13 mm | Max. | - | |
諧振頻率 | 0g | 2000 Hz | 2000 Hz | ±20% | Note 3 |
運動方向剛度 | 2 N/μm | 2 N/μm | ±20% | - | |
運動方向推力/拉力 | 20 N / 10 N | 20/ 10 N | ±20% | - | |
驅動方式 | 壓電陶瓷 | 壓電陶瓷 | - | - | |
工作溫度范圍 | -20~+80 ℃ | -20~+80 ℃ | - | - | |
線纜長度 | 1.5 m / 軸 | 1.5 m / 軸 | ±10mm | Note 4 | |

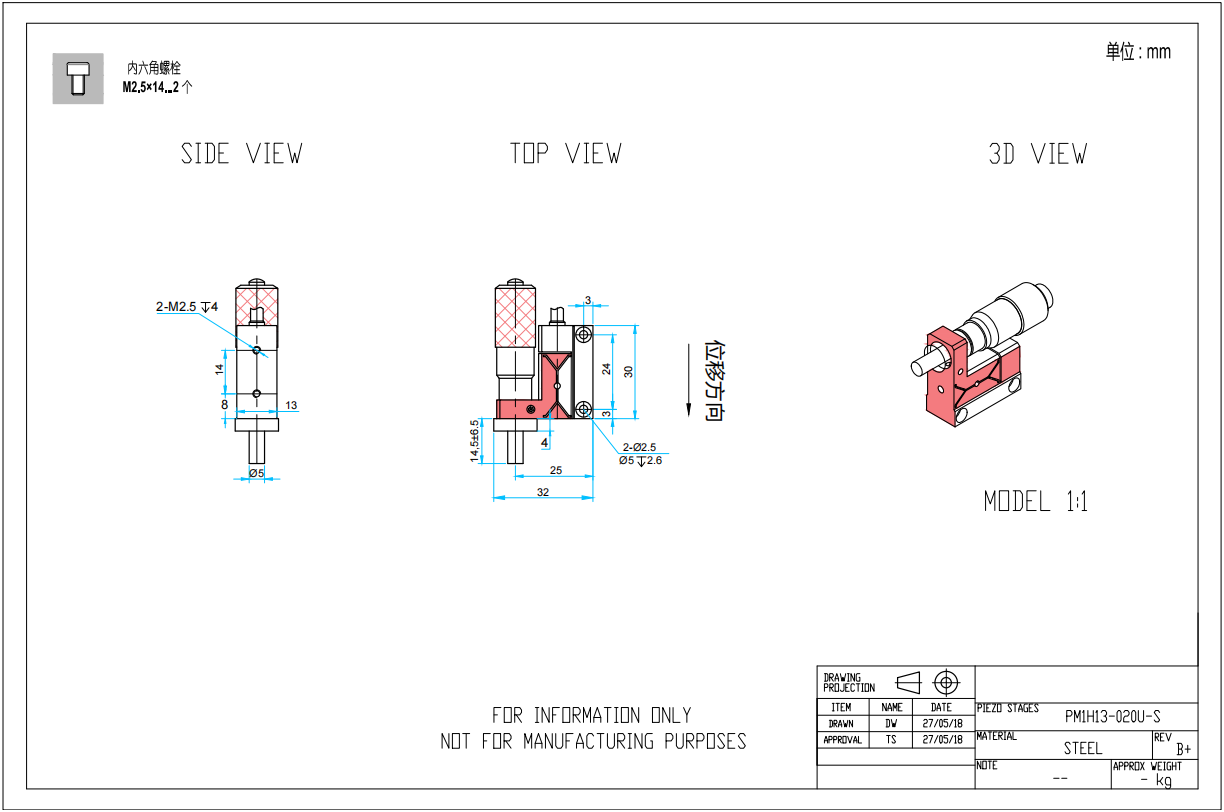

外形尺寸(LxWxH) | 13*30*31mm （不包含測微螺桿尺寸） | 13*30*31mm （不包含測微螺桿尺寸） | - | - | |
重量 | 100 g | 100 g | ±5% | Note 5 | |
PZT & Sensor連接器 | LEMO | LEMO | - | Note 6 | |
線纜長度 | 1.5m/軸 | 1.5m/軸 | ±10mm | - | |
本體材質 | 鋼 | 鋼 | - | - | |
Note：
1. 指實際分辨率，為PCS211S壓電控制器實際輸出電壓分辨率計算得出。（另，驅動電壓輸出的紋波噪聲mVpp對應的分辨率為理論分辨率，因?yàn)閴弘娞沾杉{米定位系統無摩擦，所以系統分辨率僅受放大器噪聲和測量技術的限制。
2. 開環的階躍響應時間與壓電控制器的驅動電流有關。閉環的階躍響應時間與閉環的調節有關。
3. 為壓電納米定位系統共振頻率，使用時應避開此頻率，建議在負載對應的諧振頻率80%下使用。
4. 線纜長度可定制。
5. 臺體重量不包括線纜及連接器的重量。
6. 可定制連接器型號。
注：以上規格參數基于實驗室環境測得。
