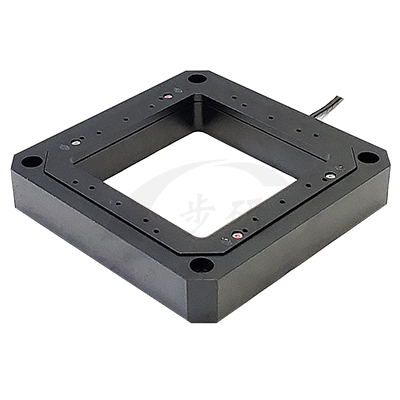

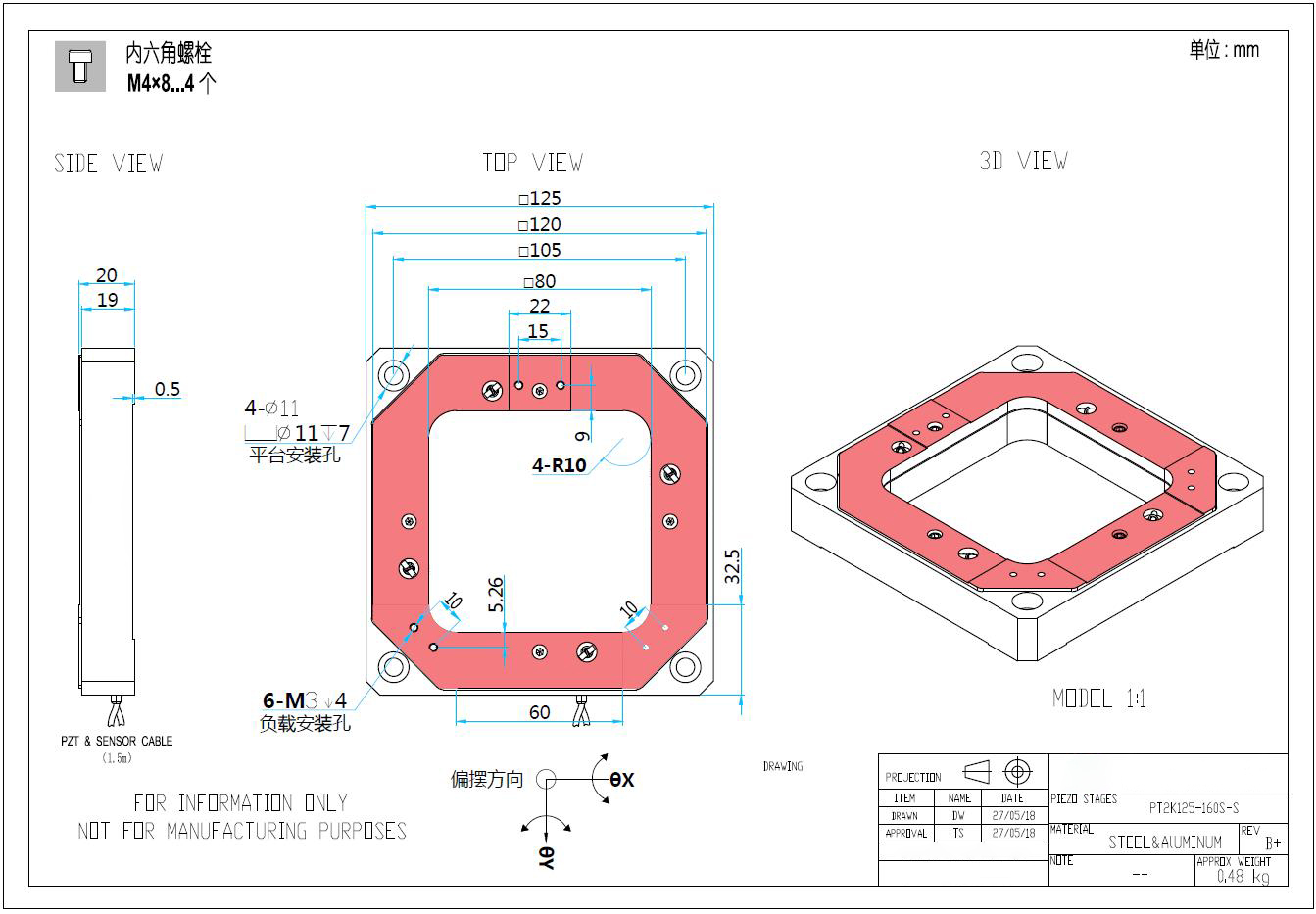

壓電偏擺臺 ∣ PT2K125-160S
應用領域：圖像處理/穩定，光學捕獲，激光掃描/光束偏轉，激光調諧，激光束穩定，光束掃描 ? 激光合束對準與激光致盲
- 運動方向： θx、θy 軸
- 標稱行程： ±0.8 mrad（閉環）
- 外形尺寸： 125×125×20 mm
- 中空尺寸： 80×80 mm
- 承載能力： Z、θx、θy
- 結構形式： （Z）200 μm（θX, θY）2mrad
咨詢服務熱線：
13062620377產品型號 | PT2K125-160S | PT2K125-160S-S | 公差 | 備注 | |
運動自由度 | θx、θy | θx、θy | - | - | |
傳感器類型 | - | Strain Gage | - | - | |
標稱行程范圍（@0~+120V） | ±160”[Sec] ≈ ±0.8 mrad /軸 | ±160”[Sec] ≈ ±0.8 mrad /軸 | ±10% | - | |
最大行程范圍（@-20~+150V） | ±200”[Sec] ≈ ±1.0 mrad /軸 | ±200”[Sec] ≈ ±1.0 mrad /軸 | ±20% | - | |
分辨率 | 0.05 μrad | 0.05 μrad | typ. | Note 1 | |
重復定位精度 | - | 0.1% F.S. | typ. | - | |
線性度 | - | 0.15% | typ. | - | |
空載階躍時間 | 3 ms | 20 ms | typ. | Note 2 | |
承載能力（推薦） | 10 N | 10 N | Max. | - | |
諧振頻率 | 0g | 300 Hz | 300 Hz | ±20% | Note 3 |
諧振頻率 | 200g | 200 Hz | 200 Hz | ±20% | - |
運動方向剛度 | 0.5 N/μm | 0.5 N/μm | ±20% | - | |
運動方向推力/拉力 | 40N / 8N | 40N / 8N | ±20% | - | |
驅動方式 | 壓電陶瓷 | 壓電陶瓷 | - | - | |
工作溫度范圍 | -20~+80 ℃ | -20~+80 ℃ | - | - | |
線纜長度 | 1.5 m/軸 | 1.5 m/軸 | ±10mm | Note 4 | |
中空尺寸(LxW) | 80×80 mm | 80×80 mm | - | ||
外形尺寸(LxWxH) | 125×125×20 mm | 125×125×20 mm | - | - | |
重量 | 500 g | 500 g | ±5% | Note 5 | |
PZT & Sensor連接器 | LEMO | LEMO | - | Note 6 | |
本體材質 | 鋁、鋼 | 鋁、鋼 | - | - | |
Note：
1. 指實際分辨率，為PCM931S壓電控制器實際輸出電壓分辨率計算得出。（另，驅動電壓輸出的紋波噪聲mVpp對應的分辨率為理論分辨率，因為壓電陶瓷納米定位系統無摩擦，所以系統分辨率僅受放大器噪聲和測量技術的限制。即型號為PCM931S壓電控制器的驅動電壓紋波噪聲為2mVpp，則對應的壓電偏擺臺的分辨率約為0.03μrad ）。
2. 開環的階躍響應時間與壓電控制器的驅動電流有關。閉環的階躍響應時間與閉環的調節有關。
3. 為壓電納米定位系統共振頻率，使用時應避開此頻率，建議在負載對應的諧振頻率80%下使用。
4. 線纜長度可定制。
5. 臺體重量不包括線纜及連接器的重量。
6. 可定制連接器型號。
注：以上規格參數基于實驗室環境測得。
